檢測功能概述

奧邁視噴碼檢測設備可實現產品噴碼的全流程自動化檢測、數據核驗與不良品剔除，適配流水線高速作業場景，保障噴碼內容的準確性與打印質量。

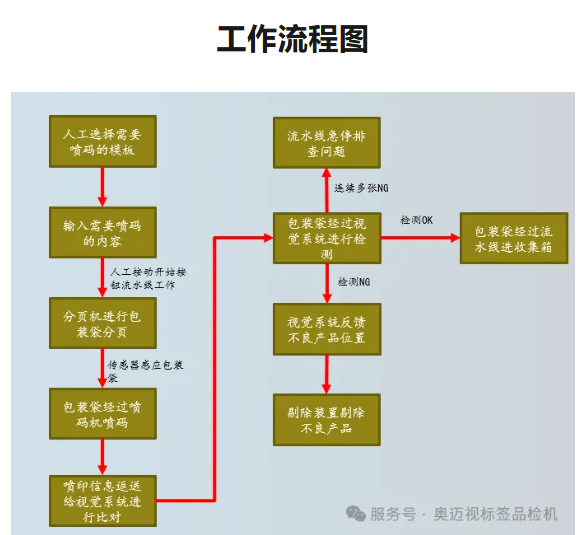

一 .檢測流程

1. 噴碼環節

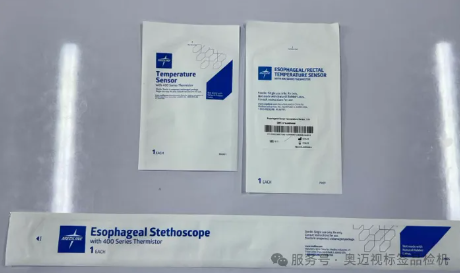

   包裝袋經流水線輸送，通過噴碼機完成條碼、字符等信息噴印。

2. 圖像采集環節

   噴碼后的包裝袋進入相機檢測工位，由工業相機對噴碼區域進行高清拍照。設備支持的噴碼檢測范圍為 200mm×100mm。

3. 數據處理與校驗環節

   系統對采集的圖像進行解析，提取條碼及字符數據并保存至數據庫，同時開展雙重校驗。

4. 異常處理環節

   當檢測到數據異常時，系統實時輸出信號，觸發流水線剔除裝置，自動將不良包裝袋移出生產線。

二.核心檢測功能

1. 一維碼檢測

   讀取一維碼信息，判定條碼等級，驗證噴碼的打印清晰度、完整性等質量指標，確保條碼可被正常識別掃描。

2. 二維碼檢測

   讀取二維碼信息，判定條碼等級，校驗二維碼的編碼準確性與打印質量，保障數據存儲與讀取無誤。

3. 字符信息檢測

   識別標簽上的字符內容，將讀取數據同步至 MES 系統進行精準比對，核驗字符信息與預設標準是否一致

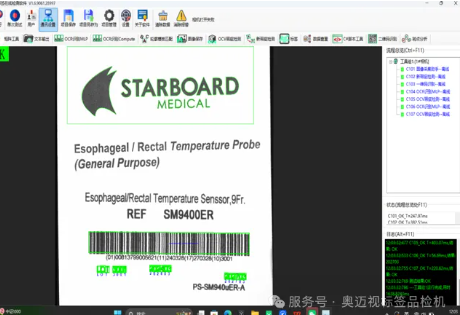

三.檢測界面功能說明

奧邁視噴碼檢測設備搭載智能視覺檢測系統，通過工業相機采集產品噴碼圖像，依托專屬視覺分析軟件完成噴碼內容的精準校驗，實現檢測流程的可視化、智能化管控。

四. 核心操作功能

1. 用戶權限管理

   支持多角色權限登錄，區分管理員、操作員等不同賬戶權限，保障系統操作的安全性與規范性，防止無關人員誤操作。

2. 模板管理功能

   配備模板的打開、保存、編輯功能，可針對不同產品的噴碼規格（如型號、UDI 碼格式）預設檢測模板，切換產品時直接調用模板，大幅提升檢測效率。

   檢測工具自定義

   支持按需添加檢查工具，靈活適配不同噴碼內容的檢測需求，滿足多樣化的視覺檢測場景。

四、 視覺檢測與數據管理

1. 多類信息精準讀取

   相機采集產品圖像后，系統自動識別讀取產品型號、生產批號、生產日期、截止日期、UDI 碼等關鍵噴碼信息，覆蓋產品全生命周期追溯所需數據。

2. 數據自動上傳存儲

   每一張標簽或產品的噴碼檢測數據，均會實時同步上傳至后臺數據庫，實現檢測結果的可追溯、可查詢，便于企業進行生產數據統計與分析。

流水線功能說明

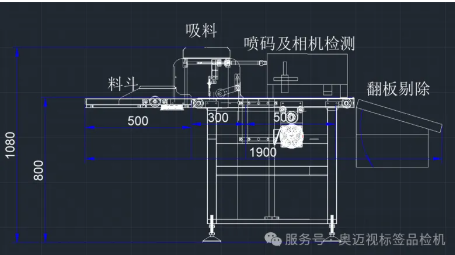

如下圖所示，為噴碼檢測整條流水線的側面結構示意圖，集成分頁、噴碼、視覺檢測、翻板剔除四大核心功能模塊，實現包裝袋從有序上料、精準噴印、智能檢測到不良品自動剔除的全流程自動化作業。

五、 核心模塊詳解

1. 分頁機構（核心上料單元）

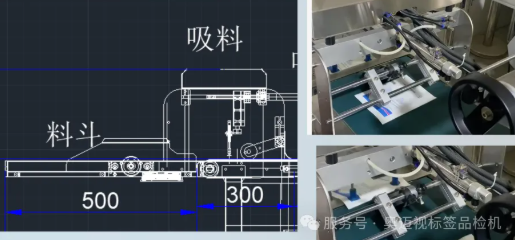

下圖為分頁機構的專屬示意圖，針對不同種類包裝袋的材質、尺寸特性，采用吸盤式分頁設計，相比傳統機械分頁方式穩定性更強，可有效避免包裝袋卡料、刮擦、堆疊等問題。

• 作業流程：將一摞包裝袋整齊放入料斗，吸料盤精準吸附單個包裝袋，平穩送入流水線體，保障后續工序的連續性。

• 作業效率：適配不同規格包裝袋的輸送需求，小型包裝袋輸送速度可達 40PCS / 分鐘，長尺寸包裝袋輸送速度為 20PCS / 分鐘。

2. 噴碼機構

承接分頁后的包裝袋，按照預設參數在指定區域噴印一維碼、二維碼、生產日期、批號、UDI 碼等信息，噴碼位置與精度可根據產品規格靈活調整，適配多樣化生產需求。

3. 視覺檢測機構

噴碼完成的包裝袋流經此工位時，工業相機自動采集噴碼區域圖像，通過視覺檢測系統完成雙重校驗：

• 讀取條碼信息并判定條碼等級，驗證噴碼打印質量；

• 識別字符內容并與 MES 系統數據比對，確認信息準確性；

• 檢測數據實時上傳至后臺數據庫，支持生產數據追溯與分析。

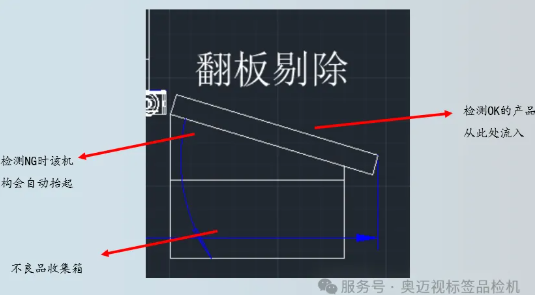

4. 翻板剔除機構

對接視覺檢測系統的信號反饋，若檢測到噴碼內容錯誤、條碼等級不達標等異常情況，翻板機構自動觸發動作，將不良品從流水線中精準剔除，確保流出產品均為合格品。

噴碼 - 視覺檢測模組功能說明

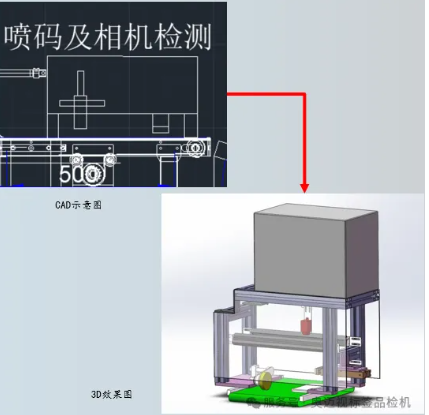

如下圖所示，本流水線核心作業單元為噴碼機 + 視覺檢測系統集成模組，搭載高精度硬件配置與智能控制邏輯，實現噴碼位置精準可控、檢測結果高效反饋的全流程閉環管理。

六、 核心工作流程

噴碼定位控制

皮帶線上加裝旋轉編碼器，可根據不同款式包裝袋的尺寸與噴碼需求，靈活設定噴碼機噴印位置與視覺相機拍照觸發位置，適配多規格產品的切換生產，無需繁瑣的機械調整。

視覺檢測觸發

產品完成噴碼后流經檢測工位，傳感器感應到包裝袋信號后，立即觸發視覺系統啟動，相機同步完成噴碼區域的高清拍照。

異常信號反饋

視覺系統對采集圖像進行分析校驗，若判定噴碼內容錯誤、條碼等級不達標等不良情況，即刻向 PLC 控制系統發送信號，由 PLC 指令后續翻板剔除機構完成不良品分揀。

二、 高精度視覺檢測硬件配置

核心相機參數：選用 1200 萬像素全局曝光相機，搭配開孔面光照明方案，有效避免反光、陰影等干擾，保障噴碼區域圖像清晰；相機分辨率達 0.05mm/pixel，可精準識別微小字符與高密度條碼，滿足精細化檢測需求。
