三、視覺功能實現

（一）PDF數據采集功能

本功能為數據比對提供基準數據支撐，實現PDF數據的快速導入、自動采集與可靠存儲，具體實現方式如下：

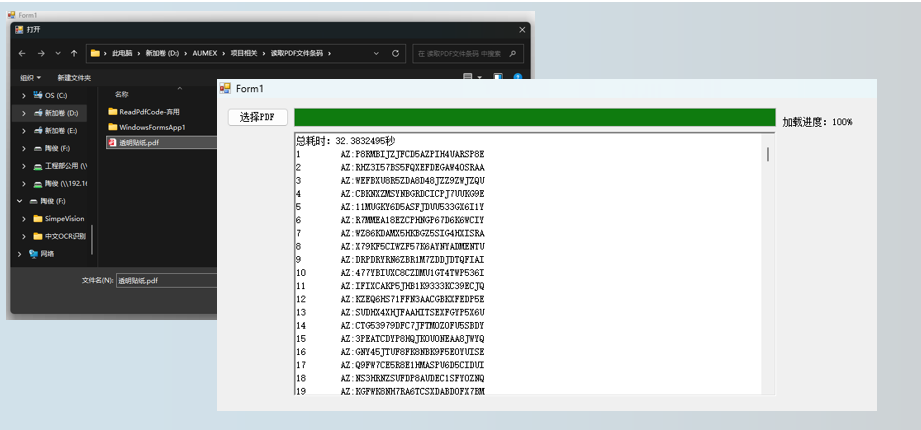

1. 操作流程：在軟件界面點擊“選擇PDF文件”按鈕，手動選取需導入的目標PDF文件后，軟件自動啟動數據采集程序，完成數據提取后將其批量存儲至數據庫；

2. 性能參數：?jiǎn)螚l數據導入耗時約10ms，經實際驗證，4600條數據的完整導入流程耗時32s，滿足批量數據快速導入的生產需求。

（二）相機數據采集功能

本功能實現現場產品標簽數據的實時采集與存儲，為數據比對提供現場數據源，具體實現方式如下：

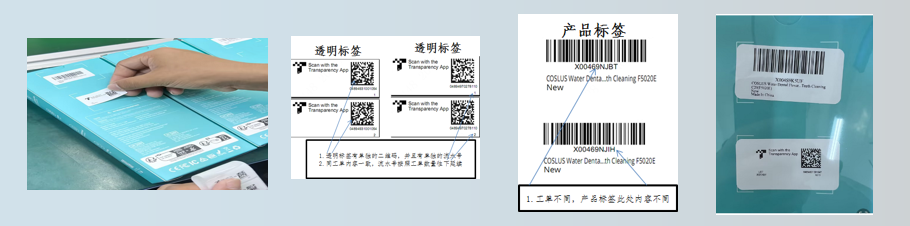

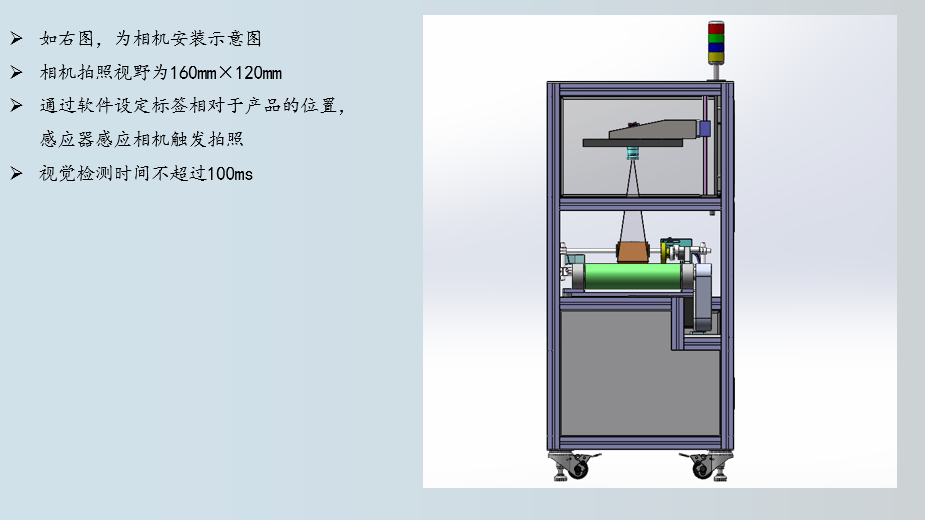

1. 采集流程：產品隨流水線移動至設備預設的拍攝區域時，相機自動觸發拍攝，獲取產品外包裝盒標簽的清晰圖像；

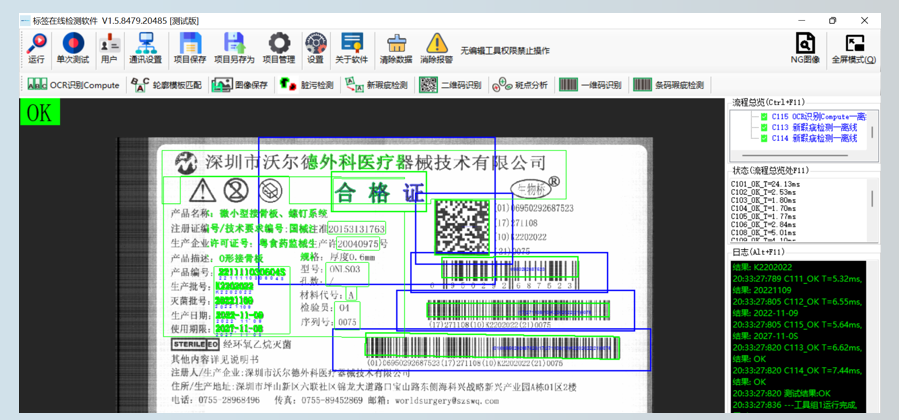

2. 數據處理：軟件對拍攝的標簽圖像進行OCR字符識別及條碼解析，精準提取標簽上的條碼信息及相關字符數據；

3. 數據存儲：提取完成的現場采集數據將實時同步存入數據庫，與PDF基準數據分類歸檔，便于后續比對與查詢。

（三）數據對比功能

本功能為異常剔除的核心依據，實現現場采集數據與PDF基準數據的精準、高效比對，具體實現方式如下：

1. 比對邏輯：軟件從數據庫中同步調取現場采集數據與PDF基準數據，按預設規則執行一一比對，重點校驗數據的完整性（是否漏碼）、有效性（是否為錯誤碼）及唯一性（是否為重碼）；

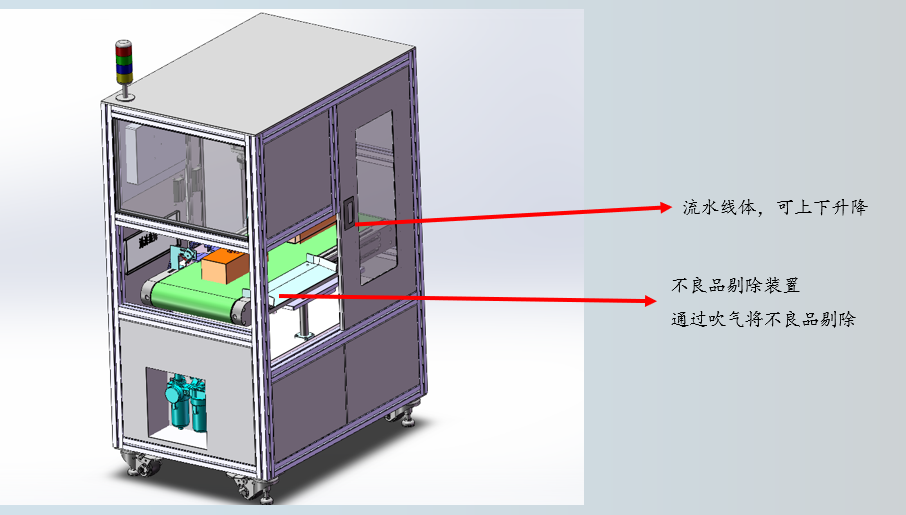

2. 異常反饋：比對過程中若檢測到漏碼、錯誤碼、重碼等異常情況，系統立即觸發信號，控制流水線執行剔除操作，同時記錄異常數據的詳細信息（包括異常類型、采集時間、產品位置等）并歸檔至數據庫；

3. 查詢支撐：比對完成的全量數據（含正常數據、異常數據）均同步至數據查詢模塊，為后續數據追溯提供完整數據基礎。

四、數據查詢與MES系統對接

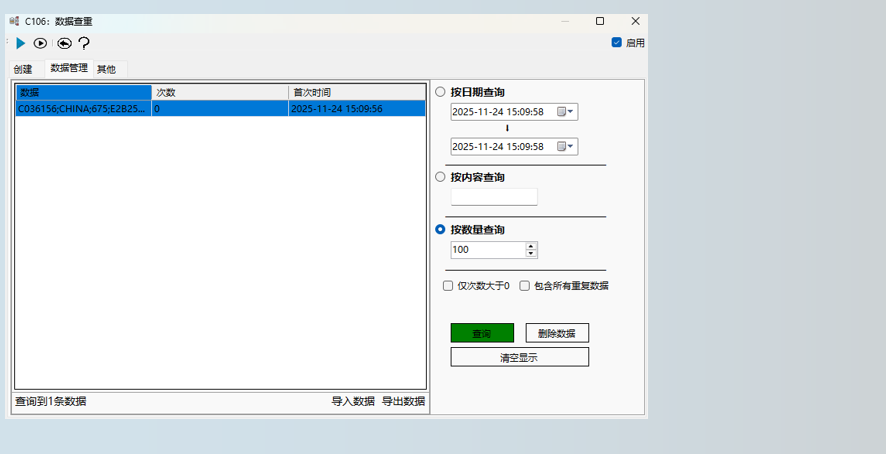

（一）數據查詢功能

系統提供便捷的可視化數據查詢界面，用戶可通過該界面快速查找所需數據，具體功能如下：

1. 查詢范圍：支持查詢數據庫中存儲的全部數據，包括現場相機采集的所有條碼及字符信息、導入的PDF基準數據，同時可篩選查看異常數據及對應的異常類型；

2. 操作便捷性：界面設計簡潔直觀，支持按時間范圍、數據類型、異常類型等條件進行精準篩選，快速定位目標數據，提升數據追溯效率。

（二）MES系統對接

系統預留標準化數據接口，可實現與MES系統的無縫對接。所有現場采集的條碼及字符信息（含正常數據與異常數據）均可實時同步至MES系統，為生產調度、質量管控、產能統計等上層管理功能提供精準的現場數據支撐，實現生產流程的全鏈路數據貫通。

五、設備優勢

1. 全流程自動化：從PDF數據導入、現場數據采集，到數據比對、異常剔除、數據上傳，全程無需人工干預，大幅提升生產效率，降低人工操作誤差；

2. 異常管控精準：針對漏碼、錯誤碼、重碼三類核心異常場景實現全覆蓋檢測與自動剔除，有效保障產品標簽數據的準確性與唯一性；

3. 數據可追溯性強：全量數據分類歸檔存儲，支持多條件精準查詢，同時對接MES系統實現數據全鏈路貫通，便于生產質量追溯與管理；

4. 高效穩定：PDF數據導入及現場數據采集性能優異，可適配批量生產需求，保障設備長期穩定運行
